您當前的位置：首頁 >> 產品中心 >> 自吸泵 >> ZX系列臥式清水化工自吸泵自吸泵

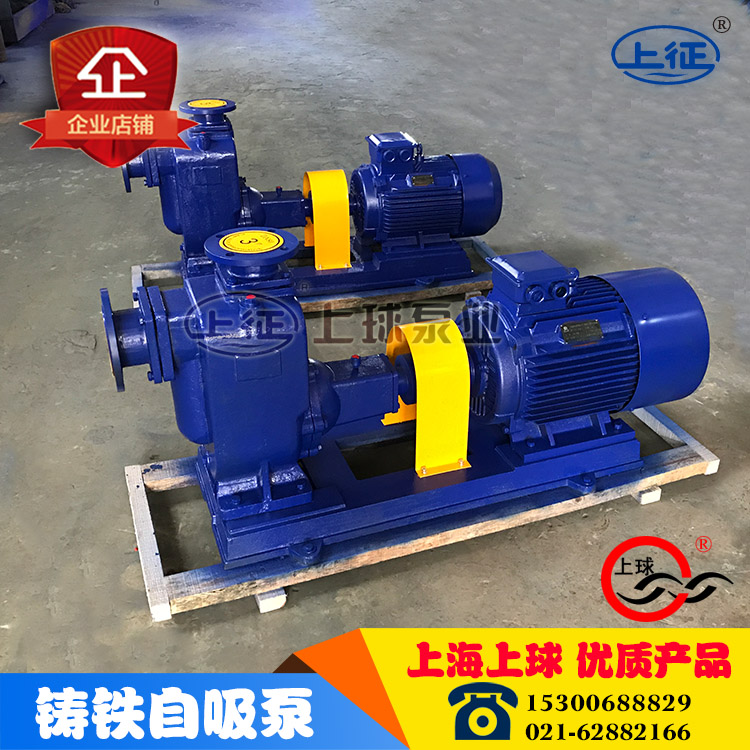

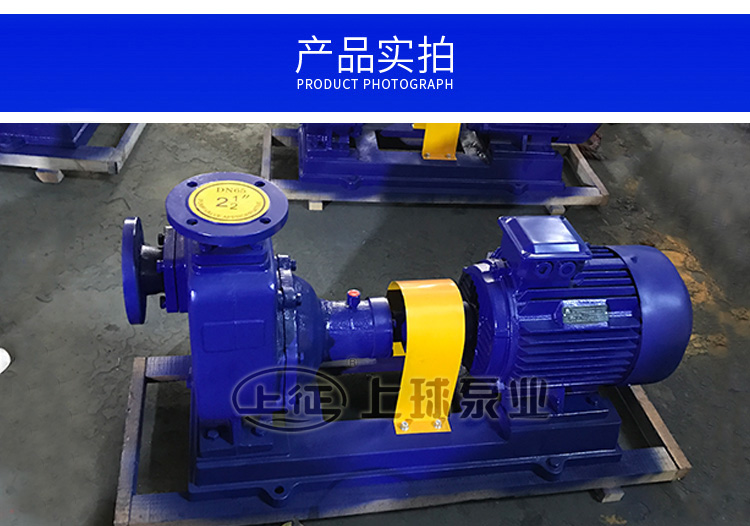

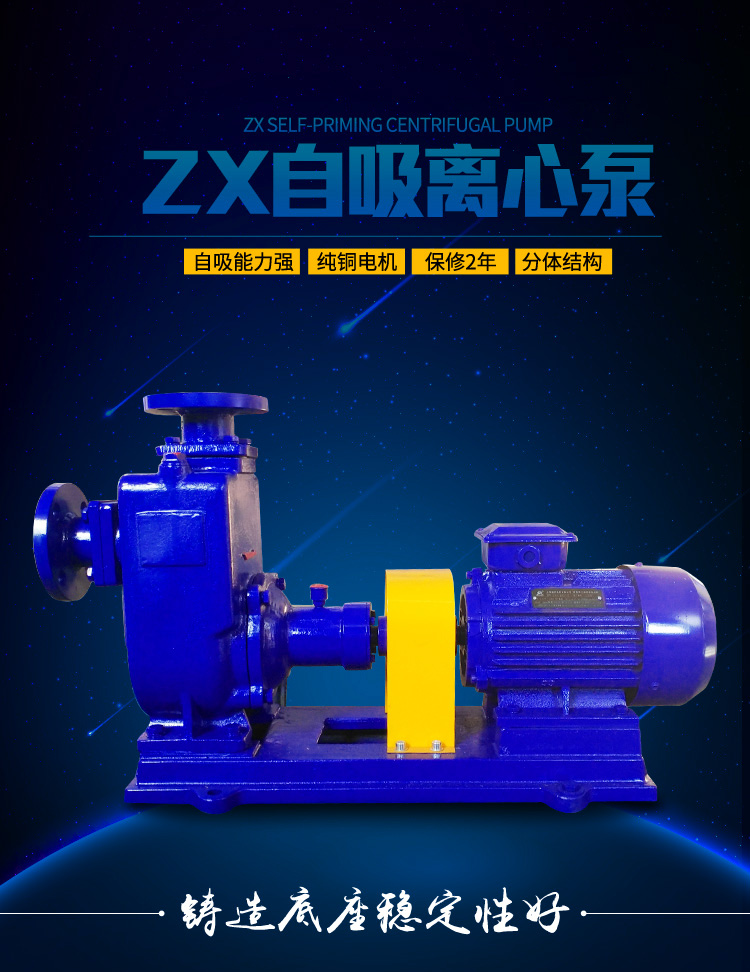

ZX系列臥式清水化工自吸泵


應用領域：食品、制藥、日化、化工、水處理等

銷售熱線：021-63172288 13818616363

圖文傳真：021-63538556

上海上球泵業優勢：質量穩定，常規產品全部

各種材質、非常規產品皆可訂做 現貨供應

  • 產品概述
  • 型號定義
  • 適用范圍

ZX型自吸泵在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。 ZX型泵廣泛適用石 油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用于農業排灌、 噴灌。供輸送清水或粘度小于5°E，溫度低于80℃物理及化學性質類似清水的其它液體。

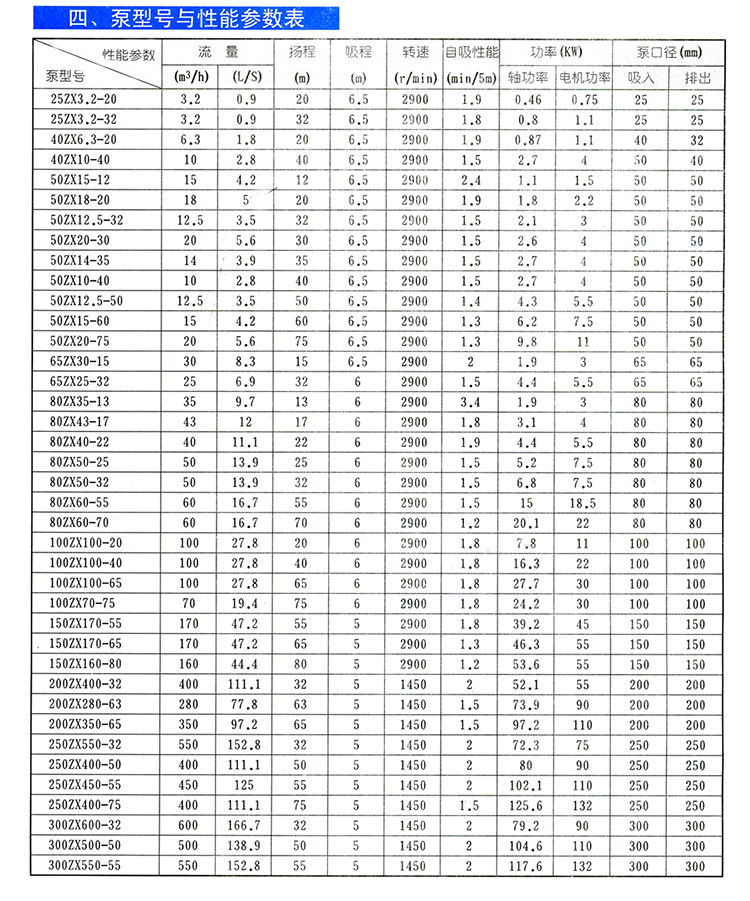

選型參數：


型號 流量Q
揚程
(m)
吸程
(m)
自吸性能
(min/5m)
轉速
(r/min)
電機功率
(m3/h) (L/s)
25ZX3.2-20 3.2 0.9 20 6.5 1.9 2900 0.75
25ZX3.2-32 3.2 0.9 32 6.5 1.8 2900 1.1
40ZX6.3-20 6.3 1.8 20 6.5 1.9 2900 1.1
40ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX15-12 15 4.2 12 6.5 2.4 2900 1.5
50ZX18-20 18 5 20 6.5 1.9 2900 2.2
50ZX12.5-32 12.5 3.5 32 6.5 1.5 2900 3
50ZX20-30 20 5.6 30 6.5 1.5 2900 4
50ZX14-35 14 3.9 35 6.5 1.5 2900 4
50ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX12.5-50 12.5 3.5 50 6.5 1.4 2900 5.5
50ZX15-60 15 4.2 60 6.5 1.3 2900 7.5
50ZX20-75 20 5.6 75 6.5 1.3 2900 11
65ZX30-15 30 8.3 15 6.5 2 2900 3
65ZX25-32 25 6.9 32 6 1.5 2900 5.5
80ZX35-13 35 9.7 13 6 3.4 2900 3
80ZX43-17 43 12 17 6 1.8 2900 4
80ZX40-22 40 11.1 22 6 1.9 2900 5.5
80ZX50-25 50 13.9 25 6 1.5 2900 7.5
80ZX50-32 50 13.9 32 6 1.5 2900 7.5
80ZX60-55 60 16.7 55 6 1.5 2900 18.5
80ZX60-70 60 16.7 70 6 1.2 2900 22
100ZX100-20 100 27.8 20 6 1.8 2900 11
100ZX100-40 100 27.8 40 6 1.8 2900 22
100ZX100-65 100 27.8 65 6 1.8 2900 30
100ZX70-75 70 19.4 75 6 1.8 2900 30
150ZX170-55 170 47.2 55 5 1.8 2900 45
150ZX170-65 170 47.2 65 5 1.3 2900 55
150ZX160-80 160 44.4 80 5 1.2 2900 55
200ZX400-32 400 111.1 32 5 2 1450 55
200ZX280-63 280 77.8 63 5 1.5 1450 90
200ZX350-65 350 97.2 65 5 1.5 1450 110
250ZX550-32 550 152.8 32 5 2 1450 75
250ZX400-50 400 111.1 50 5 2 1450 90
250ZX450-55 450 125 55 5 2 1450 110
250ZX400-75 400 111.1 75 5 1.5 1450 132
300ZX600-32 600 166.7 32 5 2 1450 90
300ZX500-50 500 138.9 50 5 2 1450 110
300ZX550-55 550 152.8 55 5 2 1450 132

相關產品
  • FPZ型軸聯式塑料自吸泵FPZ型軸聯式塑
    FPZ型軸聯式塑料自吸泵一次注塑成型、機械強度高，耐腐蝕性能
  • ZXL系列直聯臥式清水化工自吸泵ZXL系列直聯臥
    ZXL系列直聯臥式清水化工自吸泵具有使用壽命長、永不停機、無
  • FPZ型直聯式塑料自吸泵FPZ型直聯式塑
    FPZ型直聯式塑料自吸泵主要用于輸送酸，堿，鹽等腐蝕性液體。
型號 流量Q
揚程
(m)
吸程
(m)
自吸性能
(min/5m)
轉速
(r/min)
電機功率
(m3/h) (L/s)
25ZX3.2-20 3.2 0.9 20 6.5 1.9 2900 0.75
25ZX3.2-32 3.2 0.9 32 6.5 1.8 2900 1.1
40ZX6.3-20 6.3 1.8 20 6.5 1.9 2900 1.1
40ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX15-12 15 4.2 12 6.5 2.4 2900 1.5
50ZX18-20 18 5 20 6.5 1.9 2900 2.2
50ZX12.5-32 12.5 3.5 32 6.5 1.5 2900 3
50ZX20-30 20 5.6 30 6.5 1.5 2900 4
50ZX14-35 14 3.9 35 6.5 1.5 2900 4
50ZX10-40 10 2.8 40 6.5 1.5 2900 4
50ZX12.5-50 12.5 3.5 50 6.5 1.4 2900 5.5
50ZX15-60 15 4.2 60 6.5 1.3 2900 7.5
50ZX20-75 20 5.6 75 6.5 1.3 2900 11
65ZX30-15 30 8.3 15 6.5 2 2900 3
65ZX25-32 25 6.9 32 6 1.5 2900 5.5
80ZX35-13 35 9.7 13 6 3.4 2900 3
80ZX43-17 43 12 17 6 1.8 2900 4
80ZX40-22 40 11.1 22 6 1.9 2900 5.5
80ZX50-25 50 13.9 25 6 1.5 2900 7.5
80ZX50-32 50 13.9 32 6 1.5 2900 7.5
80ZX60-55 60 16.7 55 6 1.5 2900 18.5
80ZX60-70 60 16.7 70 6 1.2 2900 22
100ZX100-20 100 27.8 20 6 1.8 2900 11
100ZX100-40 100 27.8 40 6 1.8 2900 22
100ZX100-65 100 27.8 65 6 1.8 2900 30
100ZX70-75 70 19.4 75 6 1.8 2900 30
150ZX170-55 170 47.2 55 5 1.8 2900 45
150ZX170-65 170 47.2 65 5 1.3 2900 55
150ZX160-80 160 44.4 80 5 1.2 2900 55
200ZX400-32 400 111.1 32 5 2 1450 55
200ZX280-63 280 77.8 63 5 1.5 1450 90
200ZX350-65 350 97.2 65 5 1.5 1450 110
250ZX550-32 550 152.8 32 5 2 1450 75
250ZX400-50 400 111.1 50 5 2 1450 90
250ZX450-55 450 125 55 5 2 1450 110
250ZX400-75 400 111.1 75 5 1.5 1450 132
300ZX600-32 600 166.7 32 5 2 1450 90
300ZX500-50 500 138.9 50 5 2 1450 110
300ZX550-55 550 152.8 55 5 2 1450 132


工作原理與結構說明

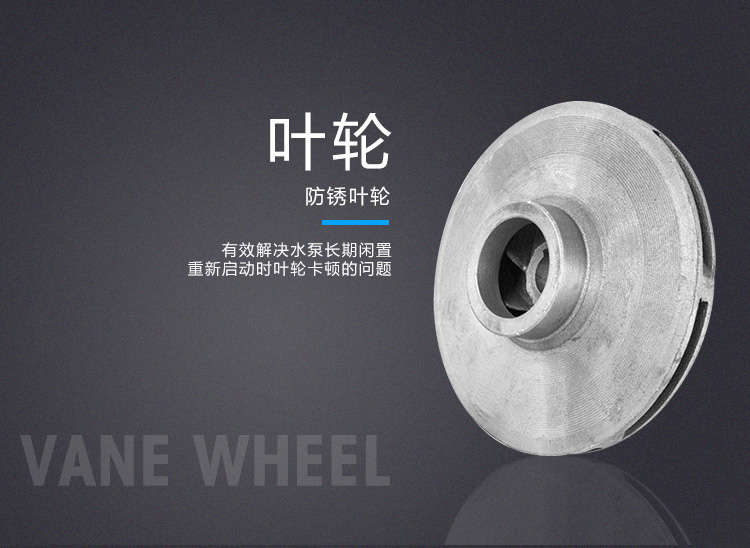

       該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成. 泵正常起動后.葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，井在葉輪內得以完全混合, 在離心力的作用下.液體夾帶著氣體向渦卷室外緣流動、在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來.氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉掄內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少.直到吸盡氣體，完成自吸過程，泵便投入正常作業。
      在一些泵的軸承體底部還沒有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度.并影響到泵的效率和自吸性能時.應給予更換。

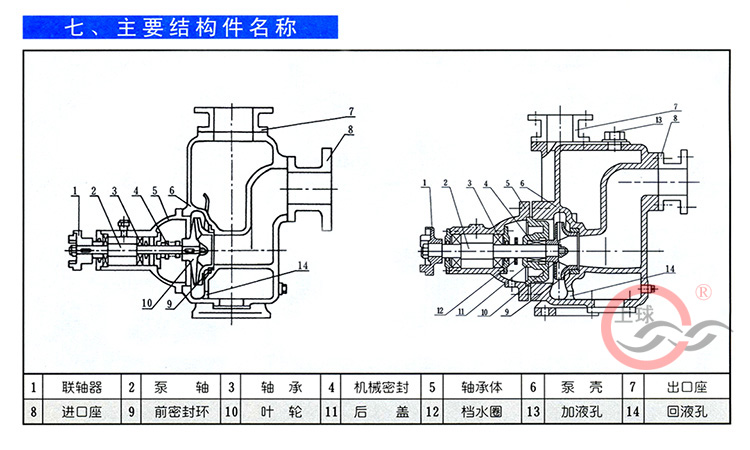

ZX系列臥式自吸離心泵（結構圖）
